【大工】スケール1つで”モノの傾き”を調べる小技

大工作業


今回はスケール(伸び縮みする物差し)を使った小技を紹介します!

はじめに、

物作りや建築において欠かせない道具、スケール。材料の長さ、高さ、幅、を図るにうえで欠かせない道具ですね。建築作業員はこれを万が一忘れてしまうとその日一日は仕事になりません、、、それぐらい重要な道具の1つです。基本的には長さ、高さ、幅などを図るのに用いられる基本的な道具なのですが、今回はそれを使って物、建物の傾き、かたがりを調べる方法を紹介していきたいなと思います。(建築関係に携わってる人には当たり前に知ってる知識なんですが、、、汗)

スケールてどんなもの?

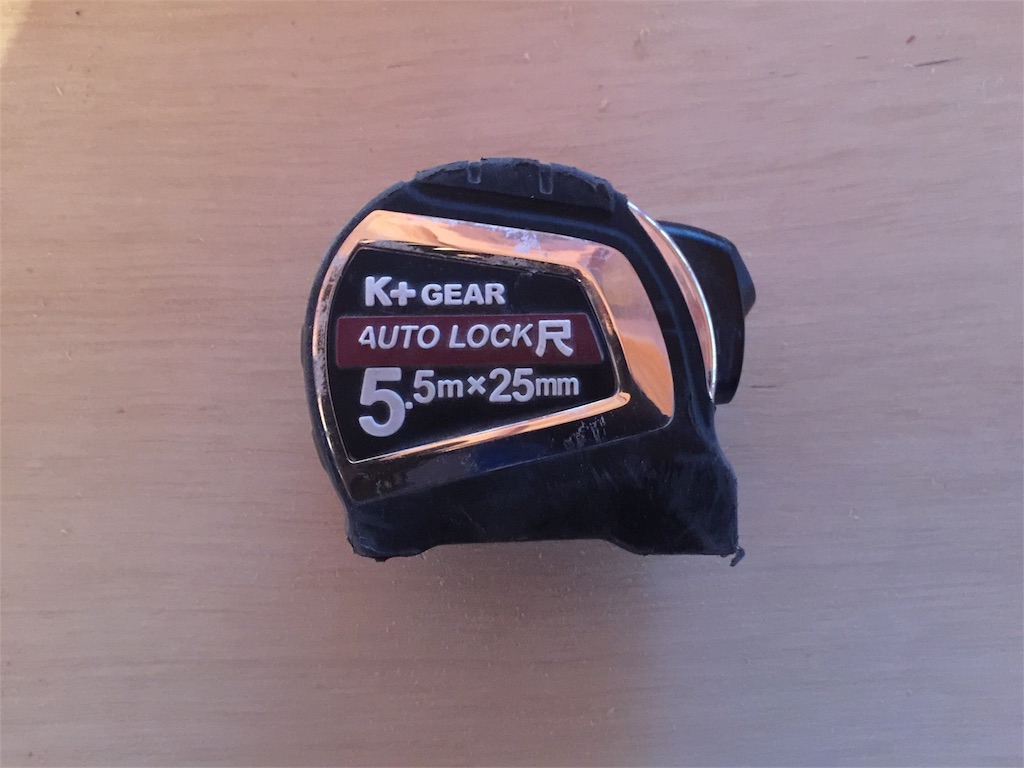

これです。ホームセンターや今では100均などでも購入できます。㎝表示、尺表示、㎝尺表示いろいろなタイプがあります!(100均のはお勧めしません、、すぐに壊れるし使いづらい。3000円ほどのものを購入すれば毎日使用してても半月は持ちます。それとスケールはTAJIMA製がお勧めですよ!!!)

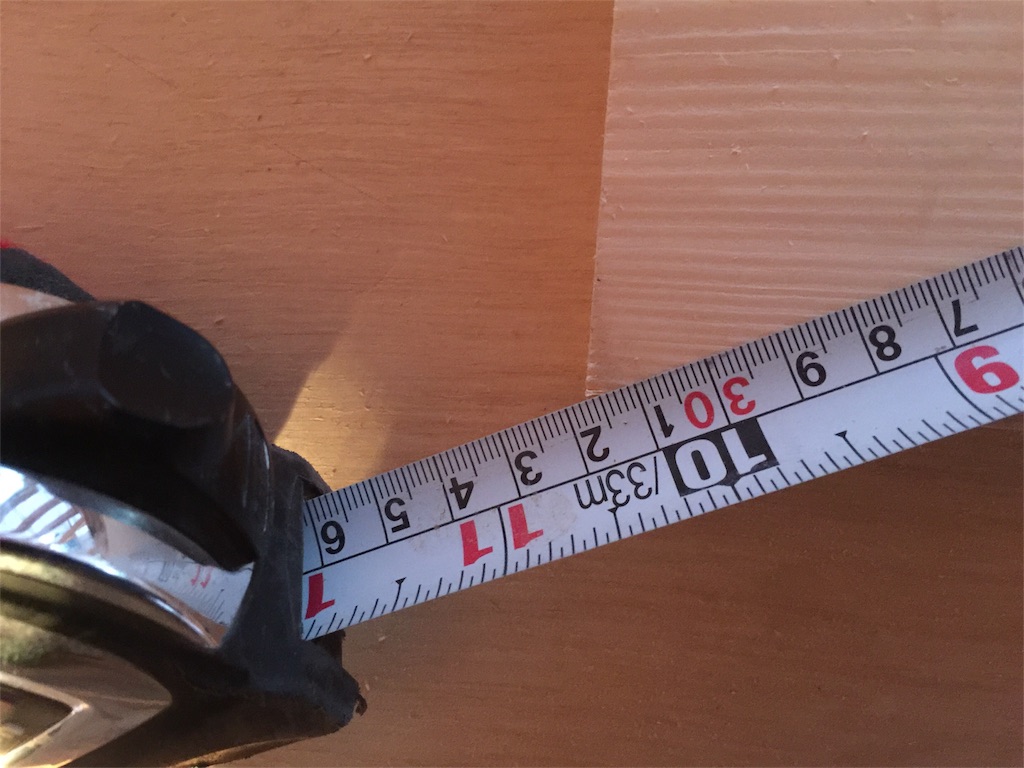

ツマミをひっぱると巻尺の様にメモリがついた図りがでてくる仕組みです!

【タジマ】剛厚 セフGロック ダブルマグ 25X6.5m GASFGLWM2565 TAJIMA Wマグ スケール コンベックス【寅壱・関東鳶職人向け工具】

価格:4,406円
(2017/1/25 19:17時点)
感想(0件)

【タジマ】Gロックプラス-25《GLP25-55BL》25mmロックタイプ 長さ:5.5mメートル目盛(両面目盛)[メジャー・スケール]

価格:3,362円
(2017/1/25 19:19時点)
感想(0件)

傾き、かたがりを調べる方法

今回はこの木材を平面に置いて説明します。

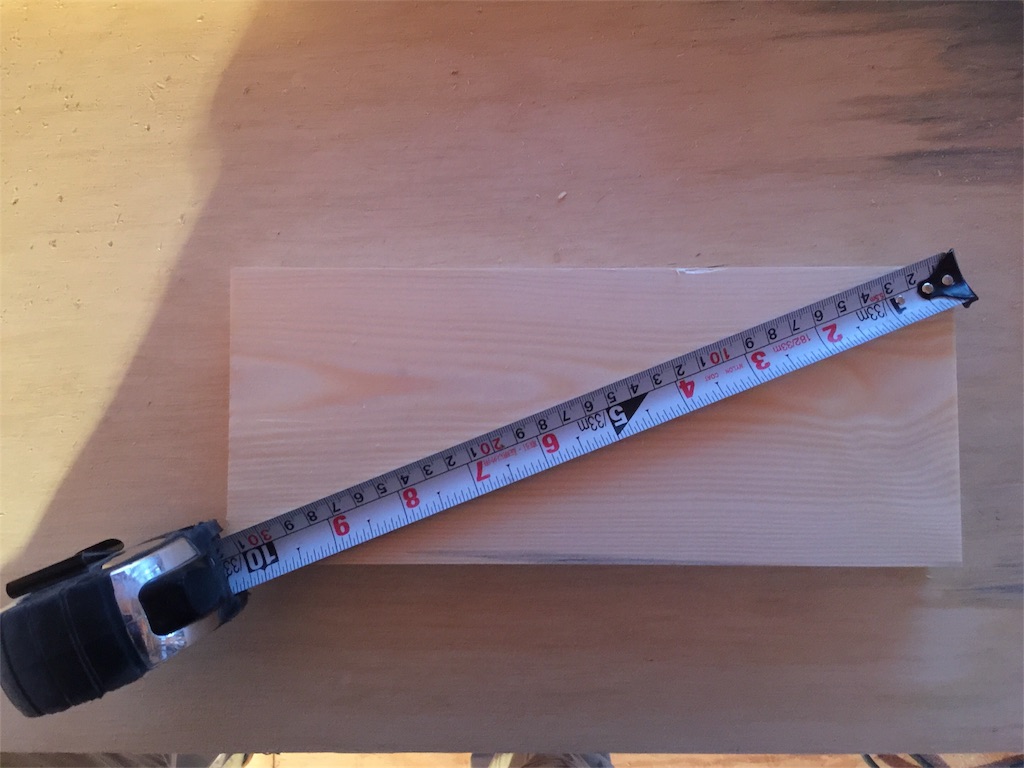

1.まずこの様に角にひっかけてスケールをのばす

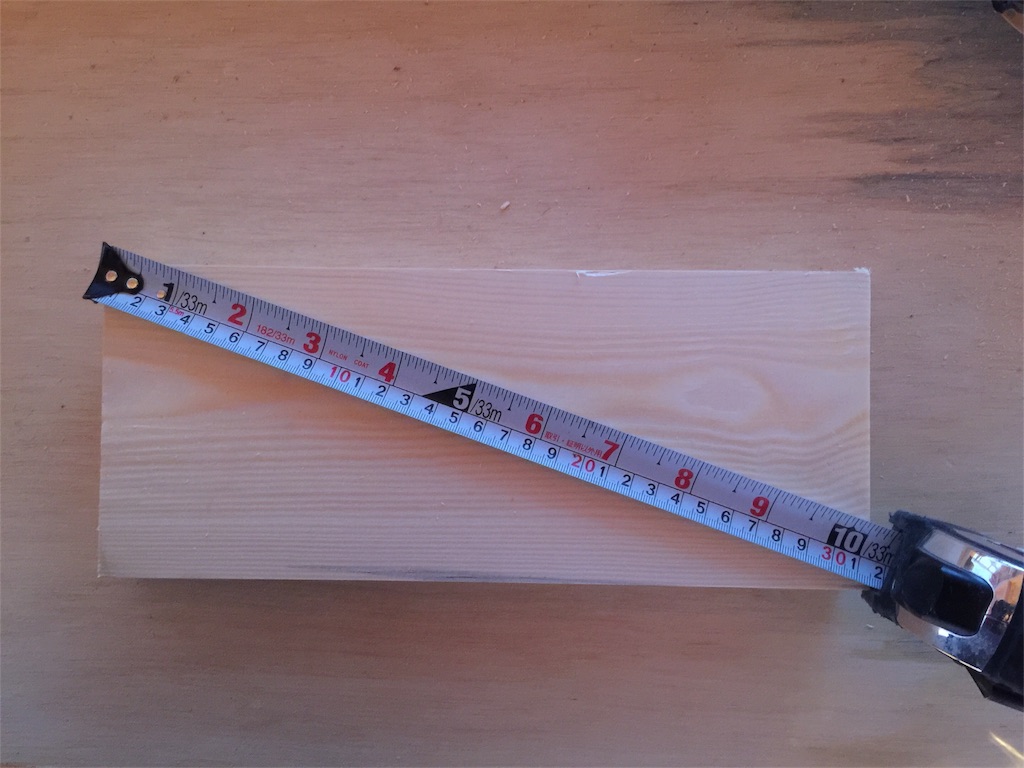

2.次は逆の角にひっかけてのばす

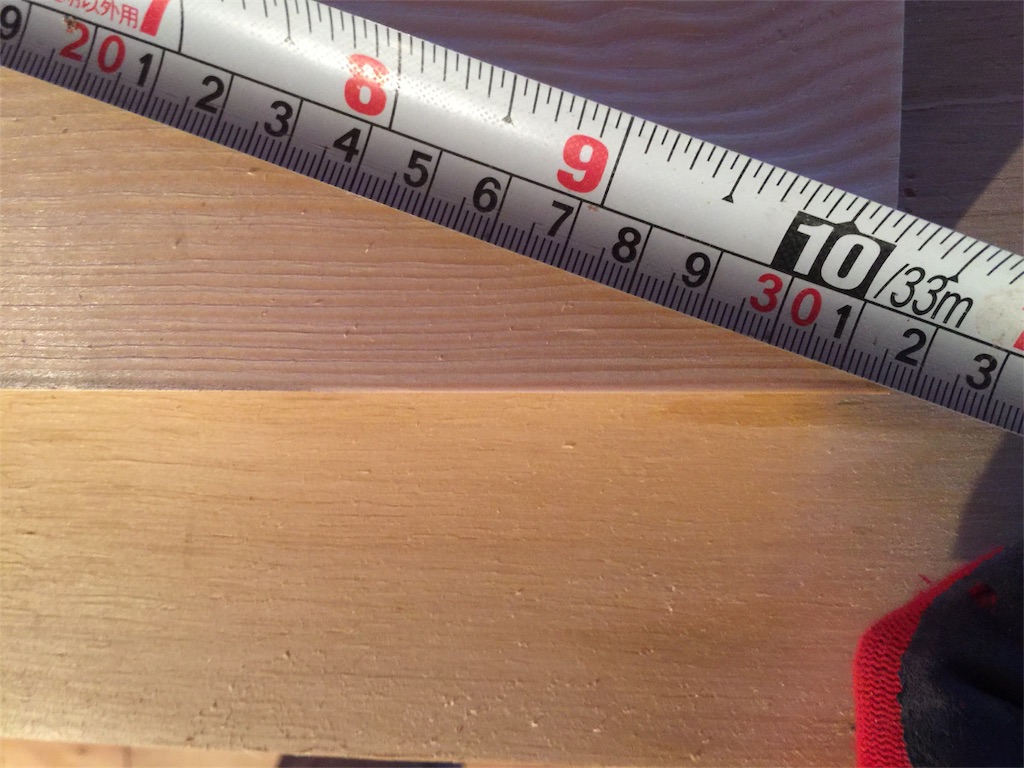

3.両角の長さを図る

この時に注意事項なんですが下のメモリで長さをはかったのであれば逆側も下のメモリを見なくてはなりません。

上のメモリを見て逆側は下のメモリを見てしまうと必ず若干の誤差が生じてしまいます。

両方の長さがまったく同じであれば傾き、かたがりはない

反対に両方の長さが違う場合は傾き、かたがりがある ということになります。

この方法はあくまでも四角いものに対しての確認法です。 四角であれば正方形、長方形どちらでもいいです

応用としてはタンスなどの家具、窓枠、サッシ枠などの傾きを調べるのにつかえますね!

どうゆう理屈?

理屈は簡単です。みなさん小学生の時に誰しもがならった算数の図形の法則をつかっているんです。

斜めに図ることすなわち対角をはかっているんです。

対角が等しければ直角(90度)がきているのも当然ですよね。

対角が等しい=直角が正確=モノはかたがっていないこんな簡単な理屈ですw

よく「大工さんは数学が得意でないといけない」なんていうのはこういうとこからもきてるのかもしれないですね!

最後に、

とまあこんな感じで傾き、かたがりの調べ方 を紹介したのですが、、、

建築作業員の方はこんな方法で調べてOK!取り付けよう!なんてことは正直なところしていません、、、w

もっと立派な道具がありますので、、、

この方法は瞬時にかたがりを調べたい時のみ使用する方法です。

基本的にはレーザー下げ振り、下げ振り、水平器などの道具を使って もっと正確な数値をはかっています。

しかし!DIYなどで簡単な家具などを作ってらっしゃる方はそんな道具もっていないですよね、、、

そんな時にこの方法を試して見てください!自分の作ったものの傾き、かたがりがすぐわかりますよ!
